Materials guide and Load tables
Find technical information about the materials used in HangOn products, including temperature resistance, tensile strength and other material properties. Use the load tables below as a guide when selecting the right solution for your application.
ГУМА & ПЛАСТМАСИ
| Characteristics | Силиконова гума | GE Силиконова гума | EPDM Гума | SBR Гума | Естествена гума | Термопластичен еластомер | Полиамид | Полиамид6.6 | Полиамид6.6-15% стъклени влакна | Полипропилен | Политилен, ниска плътност | Поливинил хлорид, еластичност | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HangOn | Q | GE | EPDM | SBR | NR | TPE | PA6 | PA6.6 | PA6.6-15 | PP | PELD | PVC | |
| Пулсираща максимална температура (° C) |
315 | 315 | 125* | 100 | 90 | 150 | 160 | 200 | 240** | 150 | 70 | 150 | |
| Непрекъсната максимална температура (° C) |
230 | 230 | 100 | 90 | 80 | 135 | 70 | 90 | 120 | 110 | 50 | 100 | |
| Издръжливост на опън (Mpa) |
8 | 10 | 12 | 14 | 21 | 8 | 50 | 60 | 100 | 35 | 8 | 50 | |
| Относително удължение при скъсване (%) |
400 | 500 | 300 | 500 | 500 | 500 | - | - | - | - | - | 20 | |
| Тест за еластичност |
13% (22h @ 175ºC) |
25% (22h @ 175ºC) |
20% (22h @ 125ºC) |
20% (22h @ 70ºC) |
20% (22h @ 70ºC) |
35% (22h @ 70ºC) |
- | - | - | - | - | - | |
| Твърдост (ShA) | 30-80 | 30-80 | 40-80 | 40-80 | 40-80 | 50-95 | 70 (ShD) | 80 (ShD) | 90 (ShD) | 55 (ShD) | 50 (ShD) | 70 (ShD) | |
| Алкалност | Задоволителен | Задоволителен | Задоволителен | Задоволителен | Слаб | Задоволителен | Отличен | Отличен | Отличен | Много добър | Добър | Задоволителен | |
| Киселинност | Добър | Добър | Отличен | Задоволителен | Задоволителен | Много добър | Задоволителен | Задоволителен | Задоволителен | Отличен | Добър | Задоволителен | |
| UV | Отличен | Отличен | Много добър | Задоволителен | Задоволителен | Слаб | Много добър | Много добър | Много добър | Слаб | Слаб | Много добър | |
| Износване | Слаб | Слаб | Добър | Добър | Отличен | Добър | - | - | - | - | - | - | |
| Скъсване | Слаб | Слаб | Задоволителен | Задоволителен | Добър | Много добър | - | - | - | - | - | - | |
| Плътност (g/cm³) |
1,18 | 1,18 | 1,25 | 1,25 | 1,2 | 0,95 | 1,13 | 1,13 | 1,23 | 0,91 | 0,92 | 1,45 | |
| Абсорбация на вода (24h, 20ºC) |
0 | 0 | 0 | <0,1 | <0,1 | <0,1 | 9 | 8 | 6 | <0,1 | <0,1 | <0,1 |
* In powder coating some materials can be used just once, for example EPDM which has a top temperature resistance of 125°C but can actually stand temperatures up to approx. 200°C. EPDM plugs get harder but do not melt.
** Thermoplastics like PA actually start melting at approx. 160°C but can be stabilized in some different ways, for example with a mixture of glass fibres.
A = Excellent, B = Very good, C = Good, D = Fair, E = Poor
Sheet metal
| Characteristics | DC 01 | Ymagine D1 | DX51D Z275 MAC | EN-AW 1050A H14 | EN-AW 1050A H14 | 1.4301 | |
|---|---|---|---|---|---|---|---|
| HangOn | DC 01 | Ymagine | Pre Zink | Alu 1050 | Alu 5005 | Неръждаема стомана | |
| Якост на опън (MPa) | 270-410 | 335-425 | 270-500 | 110-150 | 125-165 | 520-700 | |
| SS | 1142 | - | 1151-10 | 4007 | 4106 | 2333 | |
| DIN | ST12/ST02 | - | DX51D (ST 02 Z) | Al99.5.5:AA1050-H14 | - | X 5 CrNi 18 10 | |
| W-nr | 1.0330 | - | 1.0226 | 3.0255 | 3.3315 | 1.4301 | |
| EN | EN 10130:2006 | - | EN 10346:2009 | EN-AW 1050A H14 | EN-AW 5005A H12 | EN 10028-7 | |
| AISI | A 366 (1012) 1008 | - | - | - | - |
Wire
| Characteristics | Теглена стомана и мед | стомана | Гъвкава тел клас А (медна баня) |
Гъвкава тел клас В (фосфатирана) |
Неръждаема стомана | Неръждаема стомана, киселинна устойчивост |
Поцинкована стомана | Медна тел (галванизирана) |
Неръждаема стомана, висока температура |
Строителна стомана | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HangOn | A | B | C | D | E | E1 | F | G | H | I | |
| Ø – зависимост Якост на опън (MPa) |
450-1000 | 450-1000 | 1200-1700 | 1500-2000 | 600-900 | 700-1000 | 450-1000 | 300-400 | 700-1000 | 600-1000 | |
| SS | 1311/1312 | 1311/1312 | - | - | 2333 | 2347 | 1311/1312 | - | - | 2172 | |
| DIN | ST37-2 | ST37-2 | - | - | - | - | ST37-2 | - | - | ST52 | |
| W-nr | 1.0036/38 | 1.0036/38 | 1.0586 | - | 1.4308 | 1.4401 | 1.0036/38 | - | 1.4841 | 1.0841 | |
| EN | 10025 | 10025 | 10016-2 | 10204 | 58E | 58J | 10025 | - | - | - | |
| AISI | 1008 | 1008 | 1050 | 1080 | 304 | 316 | 1008 | - | 314 | 5120 |
Load table hooks
normal load
Some facts about load capacity
The load capacity of a single hook is dependent on many things, the most important are the material, wire diameter and orthogonal distance. An approximate formula true for a single hook:
Mmax ≈ σs x ø³/99,5e
Mmax = load where irreversible deformation starts (kg)
σs = bending strength ≈ 0,8 x Tensile strength (MPa)
e = distance (mm)

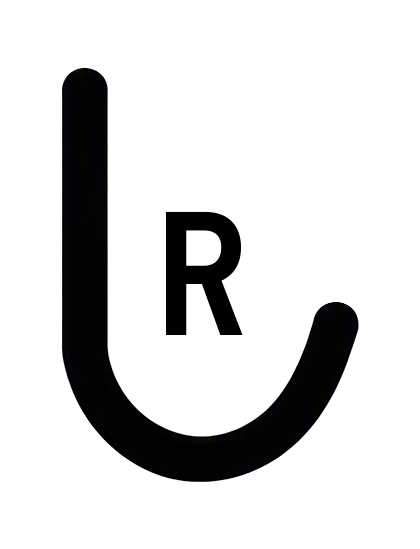

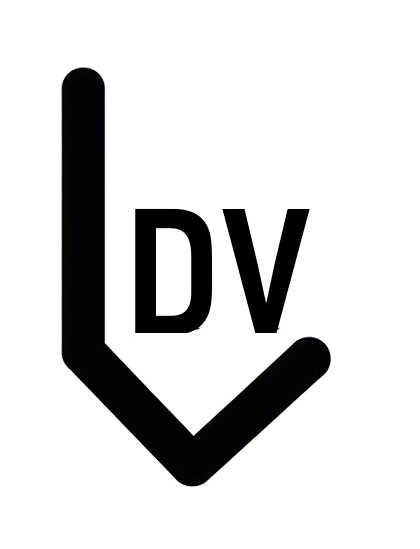

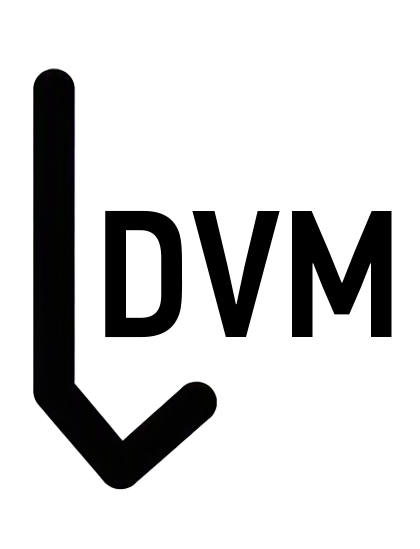

Typical dynamic behaviour of standard hooks when loaded is that maximum load, the load where the wire starts to be permanently deformed (yield stress) is the same for DV and R but approximately double for DV M. Then DV and DV M describe a “concave” load-extension line before the load falls or drops off, while R looks more like a convex figure. Due to the shape of the hook the load capacity after exceeding the irreversible deformation limit and safety margin are very different. R hooks have a low margin and DV much higher. DV/DVM shape is therefore a safer choice.
